ネットブック液晶交換
画面の下3分の2の部分が真っ白に・・・
電源を入れてから数十秒〜数分待つと下の部分がジワーっと見えて来る。
そこで、部品取り用として、同一機種のWindowsXPモデルをヤフオクで格安でゲット!
液晶パネルを交換しました。

撮影時は電源を入れてから7分後に下の部分が見えてきました。横線が残るが待ちさえすれば何とか使えます。

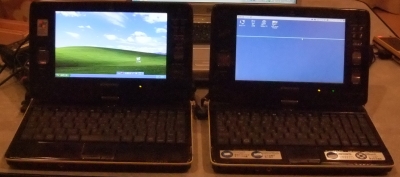

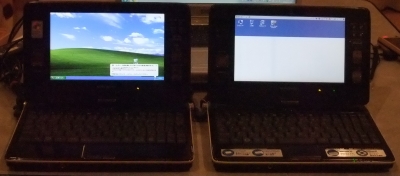

左:今回購入したもの。本体は傷や汚れ等が多くあまり綺麗でないが、目的の液晶は綺麗。出品者には悪い評価が付いてたので他に入札する人もおらず格安でゲット!トラブル内容は動作チェック済としながら動作しなかったなど・・・。液晶が生きてればいいので割りきって落札してしまいました。
右:下の3分の2は真っ白。この状態でもある程度操作出来るように、タスクバーとショートカットアイコンを上に移動して使用していました。

まずはドナー機から液晶パネルを取り外します。

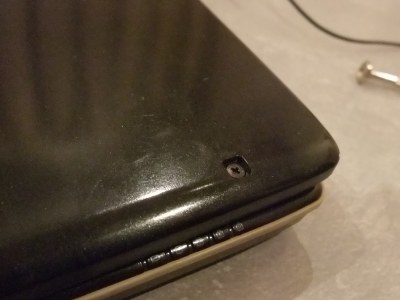

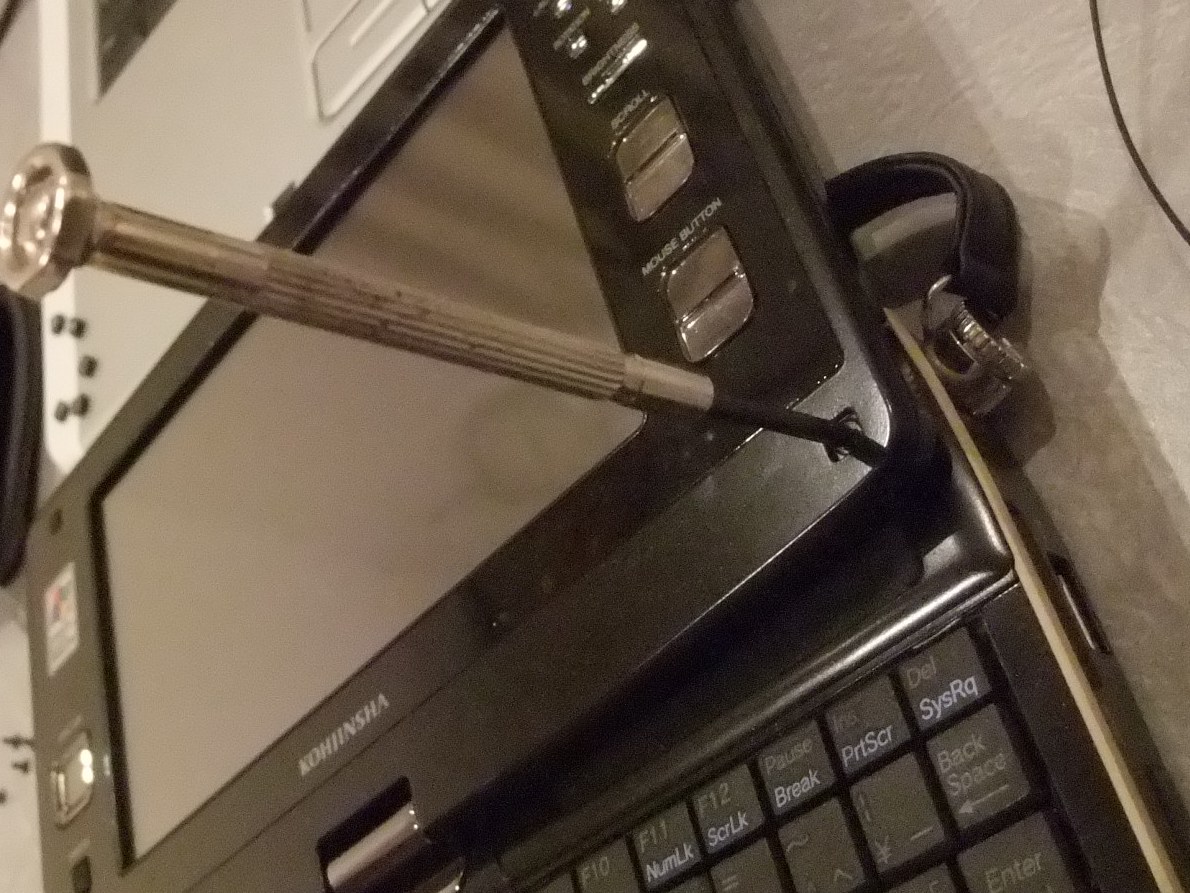

ネジを隠しているゴムのフタをドライバーでこじって外す。ネジも何も無いところもあった。

この機種の場合、液晶面側に2本、天面(裏面)側に4本のネジで留まってました。

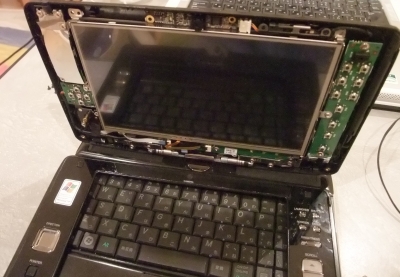

ベゼル部を外したところ。ネジを何本も外して面倒だったが、もう1台をバラす時に、ネジを外さずにそのまま液晶パネルが外れる事が発覚!無駄骨を折ってしまった。

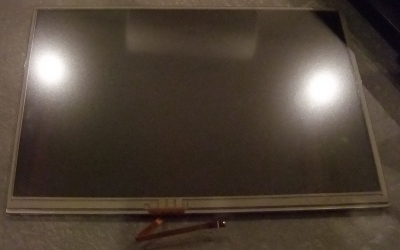

外した液晶パネル。下に出ているフラットケーブルはタッチパネルのケーブル。外すときに誤ってコネクター部を破損。まぁ、液晶が無事なので構わないが・・・

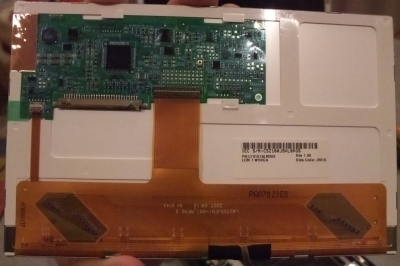

液晶パネルの裏側

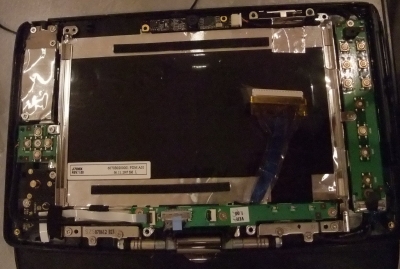

液晶パネルを外したところ。

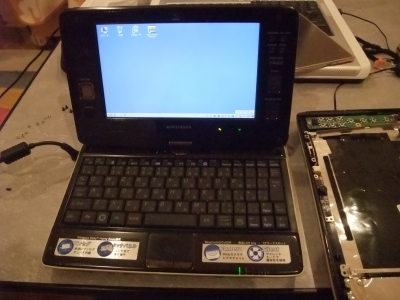

交換が完了!目的の修理が終わったら、ドナー機も組み立てるのが面倒くさくなった(笑)
タスクバーは下に戻した。

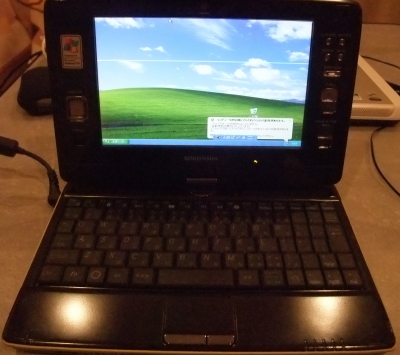

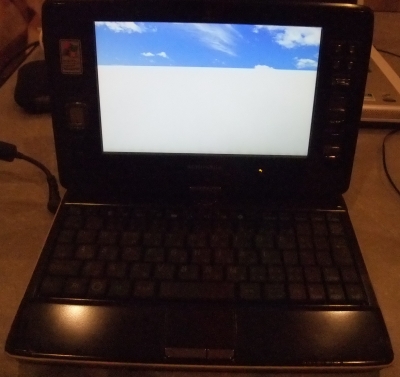

液晶パネル交換したドナー機を起動。
空が見える(笑)

この時は1分もしないうちに画面が出ました。

タッチパネルは正常に動作せず・・・。
ドナー機は処分します。

以前、別の機種で液晶パネル交換を経験しています。
http://blog.consaworld.com/?eid=1035062
この時は液晶パネルを購入しましたが、今回は部品の入手が出来なかっ為、同一機種を購入して交換しました。
